En elektrisk rude bevæges af en motor ■ gennem kabeltræk ■ eller tandmekanisme. Kontakterne sender enten strøm direkte eller en kommando til en dør- eller komfortstyreenhed.

Automatisk op- og nedkørsel bruger positions- eller strømmåling. Klembeskyttelsen standser eller vender ruden ved unormal modstand.

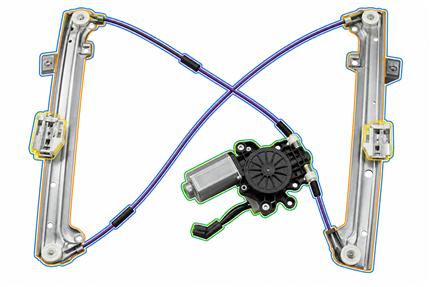

På illustrationen er rudehejset ■ markeret med blå, elmotoren ■ med grøn, kabeltrækket ■ med lilla, føringsskinnerne ■ med orange og rudeklemmen ■ med gul. Elmotoren ■ trækker kabeltrækket ■, mens føringsskinnerne ■ og rudeklemmen ■ holder ruden stabilt på plads.

Ruden føres i skinner og er fastgjort til rudehejset ■. Slidte kabler, clips eller skinner kan få ruden til at gå skævt eller falde ned.

Efter strømafbrydelse kan systemet miste endestop og kræve initialisering.

• Ruden bevæger sig ikke eller kun i én retning.
• Motoren ■ kan høres, men ruden står stille.
• Ruden går langsomt eller skævt.
• Automatik eller klembeskyttelse virker ikke.
• Skrabe-, knæk- eller kabellyde fra døren.

1. Prøv både førerens og dørens kontakt.
2. Kontrollér sikring, ledninger i dørgennemføring og livedata.
3. Mål spænding og polaritet ved motoren ■ under betjening.
4. Kontrollér skinner, fastgørelse og rudehejs ■ mekanisk.
5. Initialisér endestop efter fabrikantens procedure.

Vigtigt: Ruden og mekanismen kan falde eller klemme hårdt. Understøt glasset sikkert, når døren adskilles, og test klembeskyttelsen efter reparation.
